Trục khuỷu ô tô là chi tiết cơ khí xương sống, chịu tải trọng lớn nhất bên trong khối động cơ đốt trong. Bài viết dưới đây chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ giải đáp trực tiếp trục khuỷu ô tô là gì, phân tích vật liệu chế tạo, chức năng của hệ thống cảm biến và hướng dẫn chi tiết quy trình đo kiểm trục khuỷu chuẩn kỹ thuật.

1. Trục khuỷu ô tô là gì?

Đây là cụm chi tiết cơ khí cốt lõi đóng vai trò tiếp nhận và biến đổi lực. Sự vận hành trơn tru của khối động cơ phụ thuộc hoàn toàn vào độ chính xác của chi tiết này. Trong các tài liệu kỹ thuật toàn cầu, trục khuỷu ô tô tiếng Anh được gọi là Crankshaft.

Chức năng duy nhất và quan trọng nhất của trục khuỷu là biến đổi chuyển động tịnh tiến (lên xuống) của piston thông qua thanh truyền (tay biên) thành chuyển động quay tròn. Lực quay mô-men xoắn này sau đó được truyền tới bánh đà, qua hộp số và đưa xuống các bánh xe dẫn động.

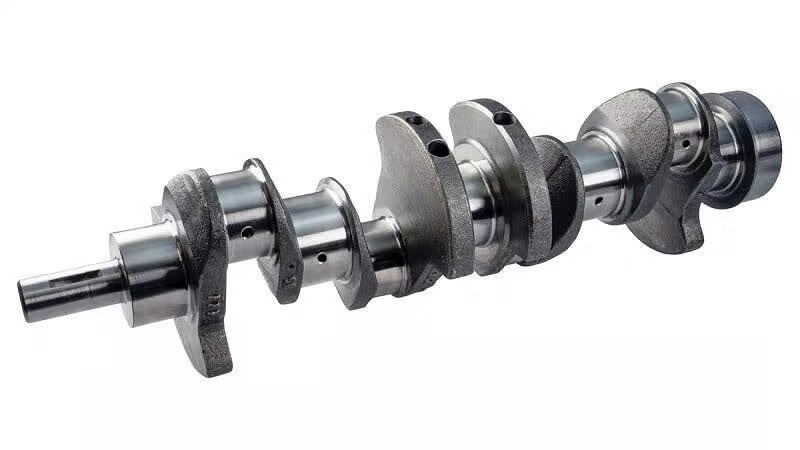

(Trục khuỷu ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2. Cấu tạo chi tiết và vật liệu đúc trục khuỷu ô tô

Cấu tạo trục khuỷu ô tô không phải là một khối hình trụ thẳng mà được thiết kế gấp khúc phức tạp để tạo ra các hành trình nén/xả theo thứ tự kỳ nổ của xi lanh.

2.1. Cấu tạo cơ bản của trục khuỷu ô tô

Một trục khuỷu tiêu chuẩn bao gồm 4 thành phần chính:

• Cổ khuỷu (Main Journal): Là phần trục chính nằm trên đường tâm quay, được đỡ bởi các ổ trượt (bạc lót) gắn cố định trên lốc máy.

• Chốt khuỷu (Crank Pin): Phần trục lệch tâm để lắp ráp với đầu to của thanh truyền.

• Má khuỷu (Crank Web): Bộ phận liên kết giữa cổ khuỷu và chốt khuỷu.

• Đối trọng (Counterweight): Khối kim loại gắn trên má khuỷu, có tác dụng cân bằng lực quán tính ly tâm, giúp động cơ vận hành êm ái ở dải vòng tua cao.

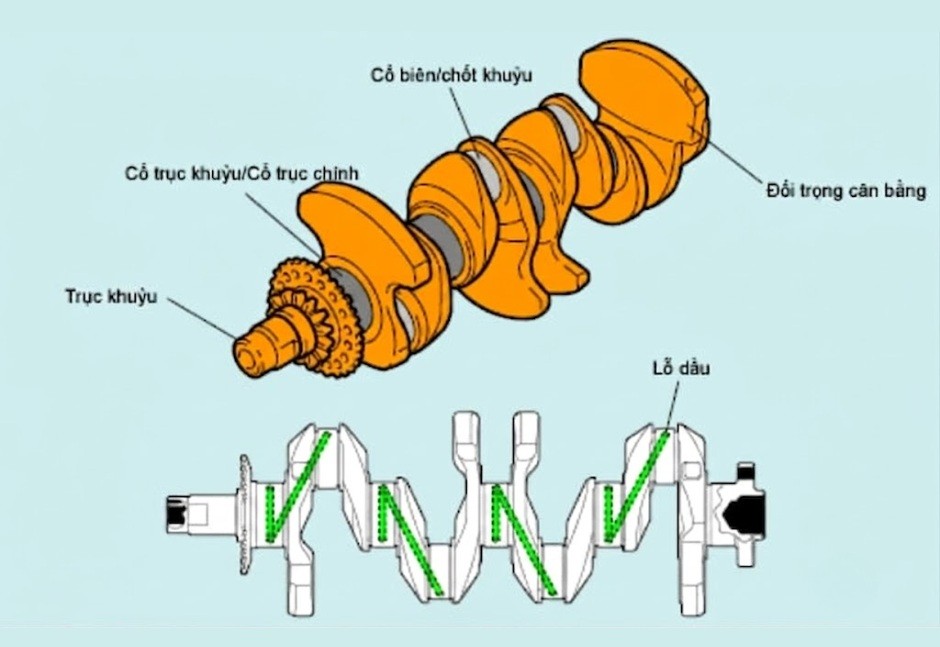

(Trục khuỷu ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2.2. Trục khuỷu ô tô thường được đúc từ vật liệu nào?

Trong môi trường làm việc khắc nghiệt, trục khuỷu ô tô thường được đúc từ các loại vật liệu có độ cứng vững và khả năng chịu ứng suất uốn xoắn cực cao.

• Thép hợp kim gia cường: Thường dùng thép carbon cao hoặc thép Chrome-Molybdenum. Phương pháp dập nóng nguyên khối được áp dụng cho các dòng xe hiệu suất cao hoặc động cơ tải trọng lớn.

• Gang cầu tĩnh: Gang hợp kim có tính đúc tốt, chịu mài mòn cao và hấp thụ rung động xuất sắc. Đây là vật liệu chủ đạo cho trục khuỷu của các dòng xe du lịch phổ thông.

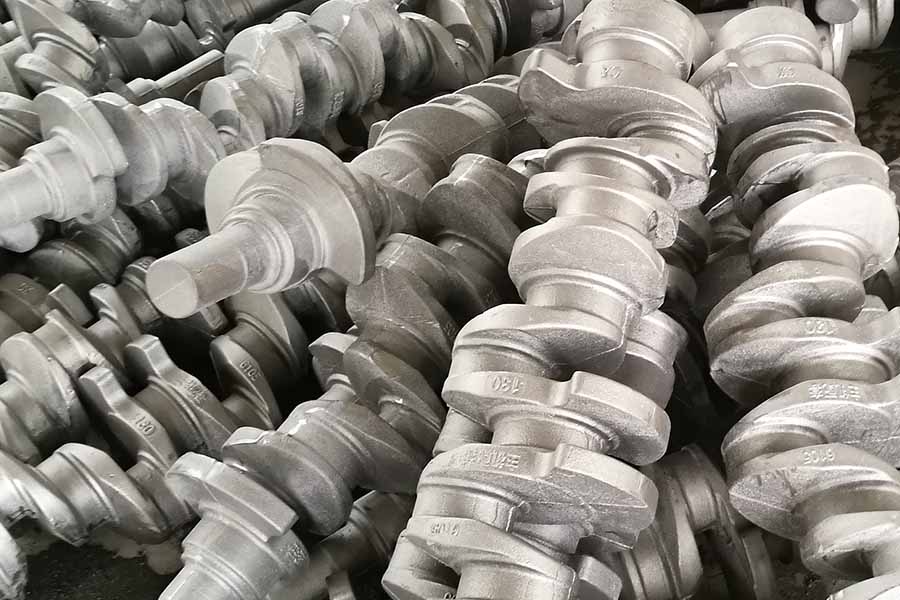

(Đúc trục khuỷu ô tô - Phụ tùng Mitsubishi An Việt)

3. Cảm biến trục khuỷu ô tô

Sự phối hợp giữa cơ khí và điện tử được thể hiện qua cảm biến trục khuỷu ô tô (Crankshaft Position Sensor - CKP).

3.1. Vị trí và chức năng

Cảm biến này thường được lắp đặt ở đầu puly trục khuỷu, gần bánh đà hoặc đâm xuyên qua lốc máy. Chức năng của cảm biến là ghi nhận tốc độ vòng quay (RPM) và vị trí chính xác của điểm chết trên (TDC) của piston. Tín hiệu này được gửi về hộp ECU để tính toán thời điểm đánh lửa và phun nhiên liệu tối ưu nhất.

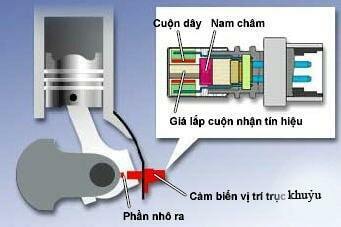

(Cảm biến trục khuỷu ô tô - Phụ tùng Mitsubishi An Việt)

3.2. Dấu hiệu nhận biết lỗi cảm biến trục khuỷu

Khi cảm biến CKP gặp sự cố, xe sẽ xuất hiện các triệu chứng nghiêm trọng:

• Xe đề kéo dài, rất khó nổ hoặc hoàn toàn không thể nổ máy.

• Động cơ chết máy đột ngột khi đang chạy do ECU mất tín hiệu đồng bộ.

• Bảng điều khiển sáng đèn cảnh báo Check Engine.

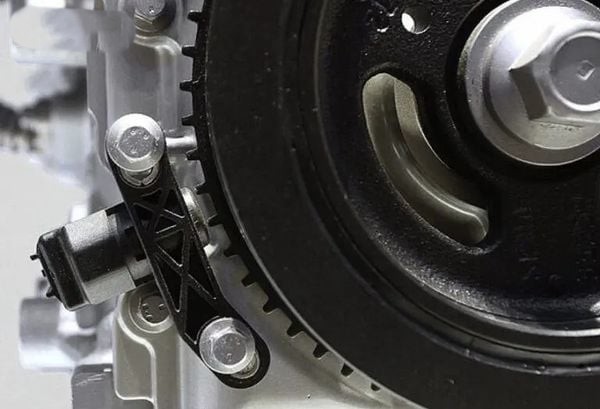

(Cảm biến trục khuỷu ô tô - Phụ tùng Mitsubishi An Việt)

4. Kỹ thuật sửa chữa: Đo kiểm và sự cố gãy trục khuỷu

Khi rớt máy đại tu, kỹ thuật viên bắt buộc phải tiến hành các phép đo kiểm cơ khí chính xác đến từng phần nghìn milimet.

4.1. Các nguyên nhân khiến động cơ bị gãy trục khuỷu

Sự cố gãy trục khuỷu là thảm họa cơ khí nặng nề nhất, thường xuất phát từ 3 nguyên nhân cốt lõi:

• Thủy kích: Nước lọt vào buồng đốt. Do nước không thể bị nén, lực đẩy ngược phản lực xuống thanh truyền sẽ bẻ gãy gập trục khuỷu.

• Bó biên do cạn nhớt: Thiếu áp suất dầu bôi trơn làm các bạc lót (miểng) sinh nhiệt cực đại, nóng chảy và kẹt cứng vào cổ trục. Lực quán tính quay sẽ vặn gãy trục.

• Hiện tượng kích nổ: Hỗn hợp nhiên liệu tự cháy trước khi bugi đánh lửa, tạo ra lực ép ngược chiều vòng quay của động cơ.

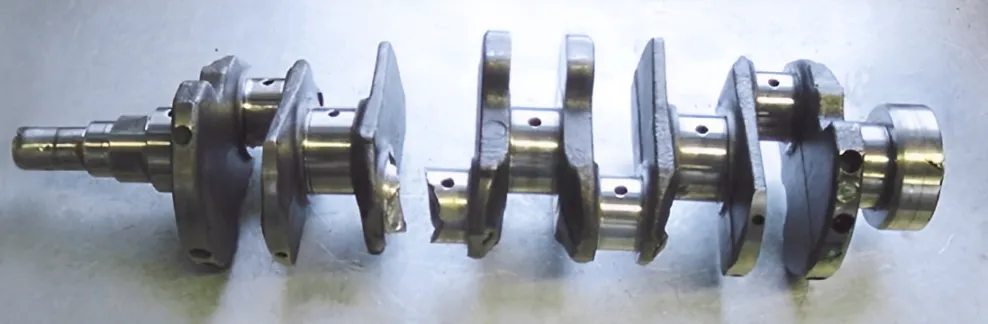

(Sự cố gãy trục khuỷu ô tô - Phụ tùng Mitsubishi An Việt)

4.2. Hướng dẫn cách đo độ cong trục khuỷu và độ mòn cổ trục

Quy trình đo độ cong trục khuỷu được tiến hành như sau:

1. Đặt hai cổ khuỷu ngoài cùng lên hai khối V (V-block) cố định trên mặt bàn rà chuẩn.

2. Lắp đồng hồ so (Dial indicator) cho đầu kim tỳ vuông góc vào cổ khuỷu ở vị trí chính giữa trục.

3. Xoay trục khuỷu trọn 1 vòng (360 độ). Độ lệch kim trên đồng hồ chia đôi chính là độ cong thực tế. (Tiêu chuẩn cho phép thường < 0.03mm).

Để đo độ mòn, oval và côn của cổ trục, kỹ thuật viên sử dụng Panme (Micrometer) đo tại 2 vị trí và 2 mặt cắt vuông góc trên mỗi cổ khuỷu. Nếu vượt ranh giới giới hạn, trục phải được mang đi doa mài cốt (Oversize) hoặc thay thế.

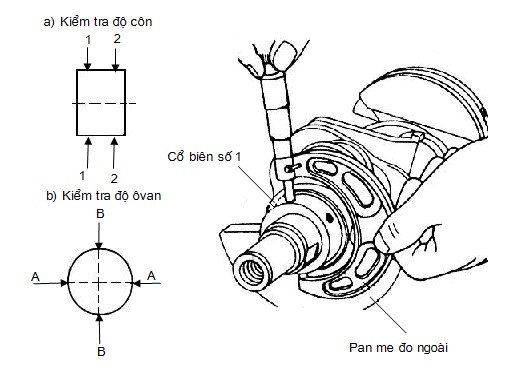

(Hướng dẫn cách đo độ cong trục khuỷu ô tô - Phụ tùng Mitsubishi An Việt)

5. Giá trục khuỷu ô tô bao nhiêu tiền?

Trục khuỷu là chi tiết đắt đỏ bậc nhất trong danh mục phụ tùng động cơ. Giá trục khuỷu phụ thuộc vào số lượng xi lanh và nguồn gốc xuất xứ.

Bảng báo giá tham khảo trục khuỷu ô tô mới:

(Lưu ý: Mức giá trên chỉ bao gồm vật tư trục khuỷu trần, chưa bao gồm bộ miểng dên, miểng cốt, ron phớt và chi phí nhân công đại tu động cơ).

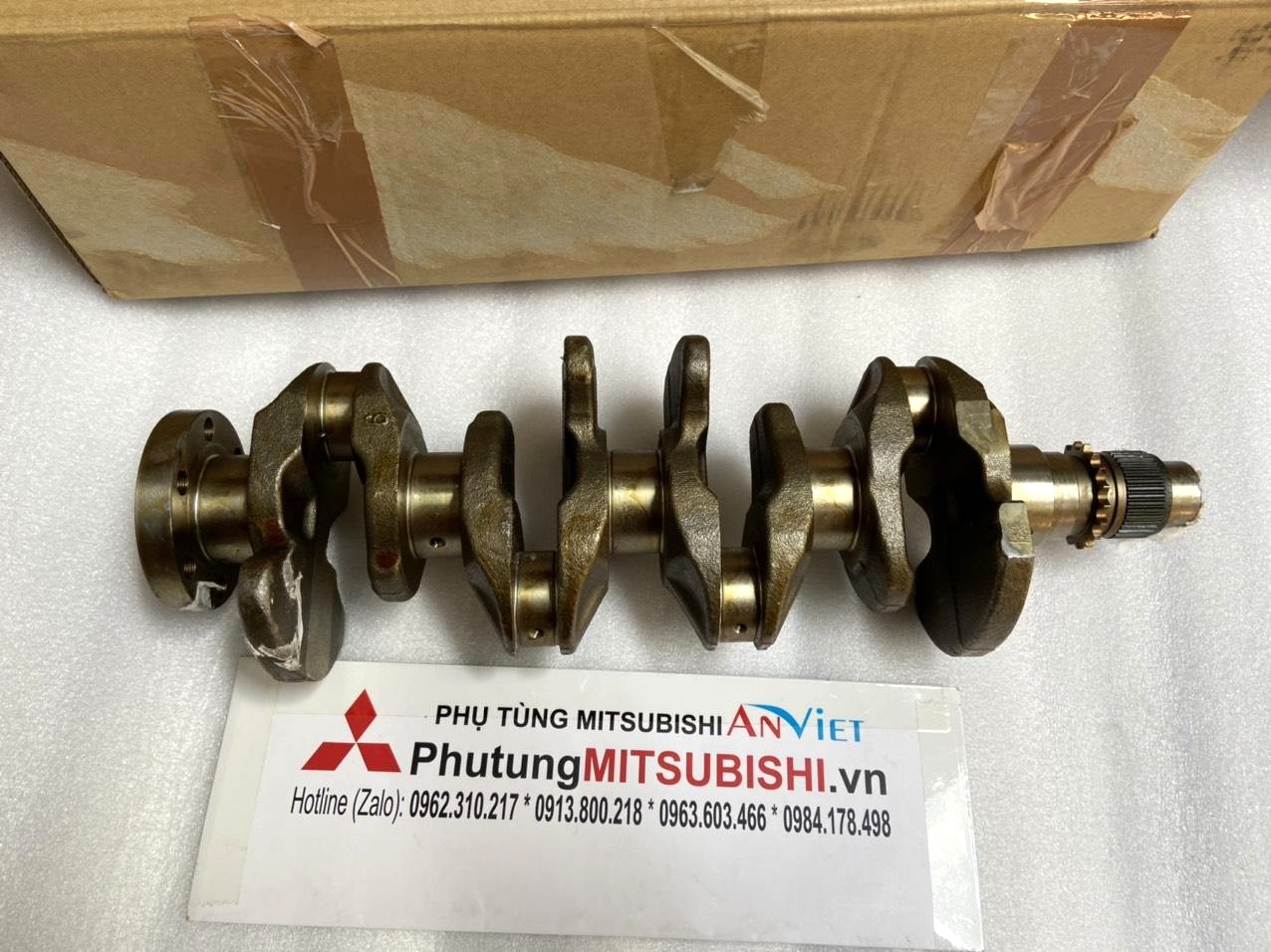

(Giá trục khuỷu ô tô bao nhiêu tiền? - Phụ tùng Mitsubishi An Việt)

KẾT LUẬN

Sự am hiểu về cấu tạo trục khuỷu ô tô và hệ thống tín hiệu đánh lửa giúp quá trình chẩn đoán lỗi động cơ trở nên chuẩn xác. Khi rớt máy đại tu, bắt buộc phải tuân thủ quy trình đo kiểm trục khuỷu bằng thiết bị chuyên dụng để tránh hậu quả gãy trục khuỷu về sau. Nếu thông số vượt quá tiêu chuẩn phục hồi, thay thế phụ tùng mới là giải pháp duy nhất để đảm bảo hiệu suất.
